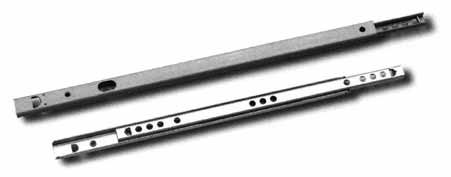

StrongBall S5 prowadnica kulkowa częściowego wysuwu 17/406mm 10kg

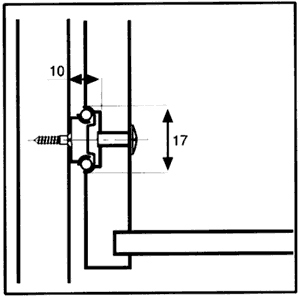

Wysokość pojazdu 17mm, szerokość pojazdu 10mm. Długość po wysunięciu 700mm.
Montaż: W szufladzie należy wyfrezować rowek o szerokości 17mm. Prowadnica jest najpierw przykręcana do korpusu. W szufladzie należy wywiercić otwór naprzeciwko otworu gwintowanego. Następnie szufladę wkłada się do korpusu na przykręconych prowadnicach, a prowadnicę mocuje się wewnątrz szuflady za pomocą śruby z gwintem metrycznym, zabezpieczając ją przed przesuwaniem się do przodu i do tyłu.
Przedstawione zamienniki Hettich KA 1730 nie są w 100% zamiennikami szuflad 1:1 ze względu na inną konstrukcję szuflady, zaleca się próbny montaż. Dla szuflad Hettich podstawowym parametrem wyboru jest wartość "długość szuflady", czyli długość boku szuflady z wyfrezowanym rowkiem.
Powiązane dokumenty
Instrukcja instalacjiParametry
| Parametr | Wartość |
|---|---|
| Długość (mm) | 406 |
| Nośność (kg) | 10 |
| Rodzaj prowadnicy | Prowadnice częściowego wysuwu |
| Ruch prowadnicy | Bez tłumienia |
| Nazwa | Kod | Dostępność |
Minimalna ilość / opakowanie |
|
|
Porady jak uzyskać lepszą cenę
Zamów cały pakiet, a Twoja cena za JM (kpl) wyniesie %price% |
104012 |
|
1 kpl / 20 kpl |
|
Porady jak uzyskać lepszą cenę
Zamów cały pakiet, a Twoja cena za JM (kpl) wyniesie %price% |
104881 |
|
1 kpl / 20 kpl |
|
|
|
|
