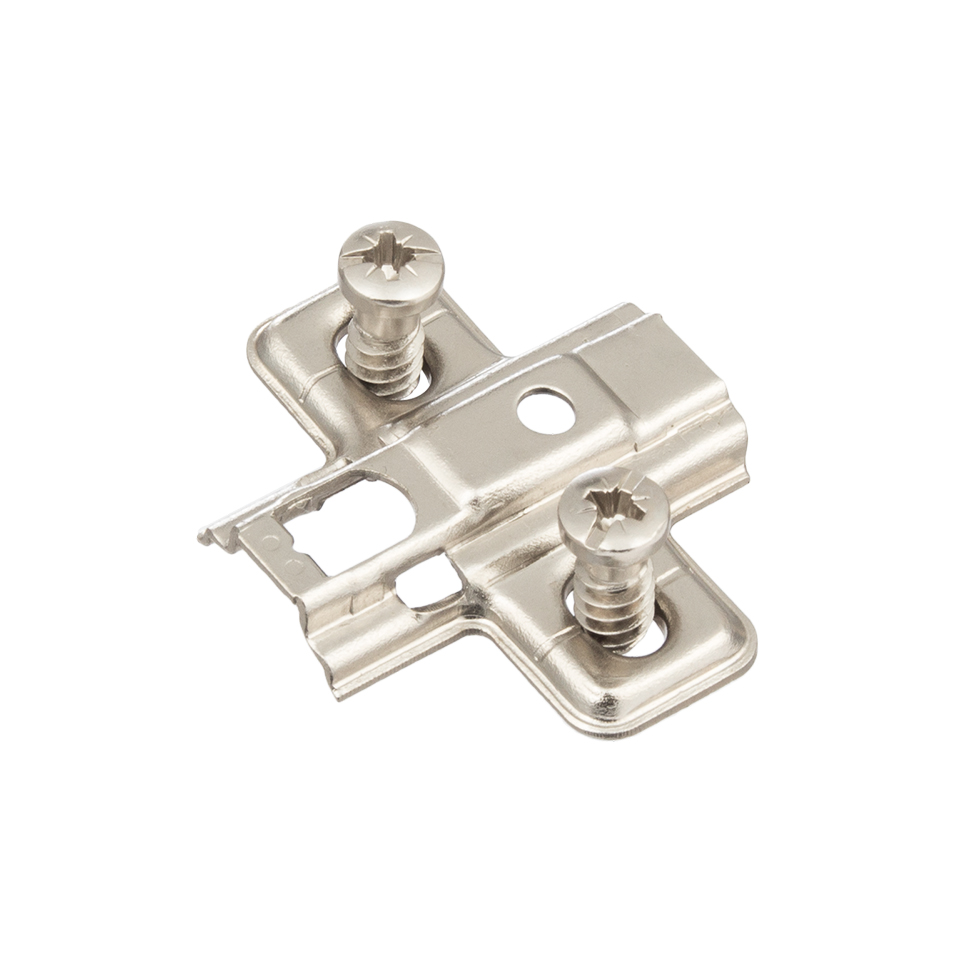

StrongHinges S3 prowadnik H0, klipowy, z euro wkrętami

Kod asortymentu 92597
StrongHinges S3 prowadnik H0, klipowy, z euro wkrętami
Zdjęcia produktu mają charakter poglądowy. Rzeczywisty wygląd może odbiegać od prezentowanego na zdjęciach. Faktyczne parametry wykończenia znajdują się w nazwie i/lub opisie produktu.
> S W magazynie
Kup online
Marka
Strong
Kod grupy
1010010105
Jednostka (JM)
szt
Minimalna ilość
1 szt
Opakowanie
250 szt
Opis i parametry

Prowadnik KLIP 2 mm z eurowkrętem Do zawiasów KLIP (92541-3) **Podkładka montażowa do zawiasów klipsowych StrongHinges S3.** Wysokość podkładki i sposób jej montażu do korpusu zależą od nazwy asortymentu. Wymagana wysokość podkładki montażowej zależy od wiercenia miski zawiasu, grubości boku korpusu oraz przewidywanego obciążenia drzwi (pełne/półpełne) lub wielkości szczeliny między drzwiami a bokiem korpusu (drzwi wstawione). Po określeniu obliczeniowej wysokości podkładki montażowej dla danej sytuacji należy wybrać podkładkę montażową (H0/H2/H4) jak najbliższą obliczonej wysokości, a pozostałe obciążenie dostosować przez regulację na ramieniu zawiasu. Dla boków korpusu o najczęściej stosowanej grubości 18 mm oraz wiercenia miski zawiasu 6 mm od krawędzi drzwi, wysokość podkładki H0 wynosi: - obliczenie dla **pełnych** zawiasów => H = K-D+11 = 6-17+11 = 0 mm - obliczenie dla **półpełnych** zawiasów => H = K-D+1 = 6-7,5+1 = -0,5 mm - obliczenie dla **wstawionych** zawiasów => H = A-6+K-2 = 1,5-6+6-2 = -0,5 mm *Legenda dla obliczeń:* H = obliczeniowa wysokość podkładki montażowej K = odległość wiercenia krawędzi miski od krawędzi drzwi (zakłada się 6 mm) D = obciążenie drzwi (zakłada się 17 mm dla pełnych i 7,5 mm dla półpełnych) A = przerwa między korpusem a wstawionymi drzwiami (zakłada się 1,5 mm) Obliczenia zakładają grubość boku korpusu 18 mm.

Powiązane dokumenty

Model 3D (STEP)
Powiązany asortyment (akcesoria) (5)
Nazwa Kod Dostępność Minimalna ilość /
opakowanie
StrongHinges S3 zawias nakładany z tłumieniem, z mimośrodem, klipowy StrongHinges S3 zawias nakładany z tłumieniem, z mimośrodem, klipowy 350827
> S W magazynie
1 szt / 250 szt
StrongHinges S3 zawias nakładany z mimośrodem, klipowy StrongHinges S3 zawias nakładany z mimośrodem, klipowy 350834
> S W magazynie
1 szt / 250 szt
StrongHinges S3 zawias półnakładany z tłumieniem, z mimośrodem,klipowy StrongHinges S3 zawias półnakładany z tłumieniem, z mimośrodem,klipowy 350828
> S W magazynie
1 szt / 250 szt
STRONG szablon ze stali nierdzewnej do prowadnic STRONG szablon ze stali nierdzewnej do prowadnic
Nowość
396273
> S W magazynie
1 szt / 8 szt
StrongFix Wkręt PZ 3,5x16, łeb stożkowy, ocynk biały PZ2 StrongFix Wkręt PZ 3,5x16, łeb stożkowy, ocynk biały PZ2 93203
> S W magazynie
1 000 szt / 1 000 szt
