StrongHinges S3 prowadnik H2, klipowy, na wkręt

Kod asortymentu 92598

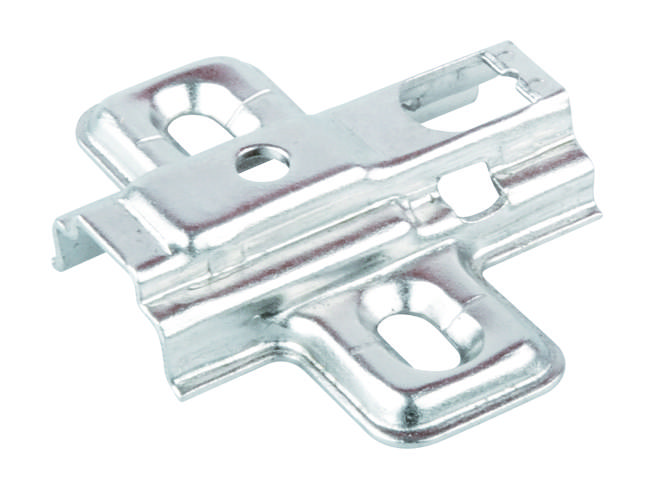

StrongHinges S3 prowadnik H2, klipowy, na wkręt
Zdjęcia produktu mają charakter poglądowy. Rzeczywisty wygląd może odbiegać od prezentowanego na zdjęciach. Faktyczne parametry wykończenia znajdują się w nazwie i/lub opisie produktu.
> S W magazynie
Kup online
Marka
Strong
Kod grupy
1010010105
Jednostka (JM)
szt
Minimalna ilość
1 szt
Opakowanie
250 szt
Opis i parametry

STRONG plus prowadnik H2, klipowy, na wkręt **Podkładka montażowa do zawiasów klipsowych StrongHinges S3.** Wysokość podkładki i sposób jej mocowania do korpusu zależą od nazwy asortymentu. Wymagana wysokość podkładki montażowej zależy od wiercenia miski zawiasu, grubości boku korpusu oraz rodzaju drzwi (pełne/półpełne) lub wielkości przerwy między drzwiami a bokiem korpusu (drzwi wstawione). Po obliczeniu wysokości podkładki montażowej dla konkretnej sytuacji należy wybrać podkładkę (H0/H2/H4), która jest jak najbliższa obliczonej wysokości, a resztę obciążenia można dostosować przez regulację zawiasu. Dla boków korpusu o grubości 18 mm oraz wiercenia miski zawiasu 6 mm od krawędzi drzwi, wysokość podkładki H0 wynosi: - obliczenie dla **pełnych** zawiasów => H = K-D+11 = 6-17+11 = 0 mm - obliczenie dla **półpełnych** zawiasów => H = K-D+1 = 6-7,5+1 = -0,5 mm - obliczenie dla **wstawionych** zawiasów => H = A-6+K-2 = 1,5-6+6-2 = -0,5 mm *Legenda dla obliczeń:* H = obliczeniowa wysokość podkładki montażowej K = odległość wiercenia krawędzi miski od krawędzi drzwi (zakłada się 6 mm) D = obciążenie drzwi (zakłada się 17 mm dla pełnych i 7,5 mm dla półpełnych) A = przerwa między korpusem a wstawionymi drzwiami (zakłada się 1,5 mm) Obliczenia zakładają grubość boku korpusu 18 mm.
