StrongHinges S3 prowadnik H2, klipowy, z euro wkrętami

Kod asortymentu 92599

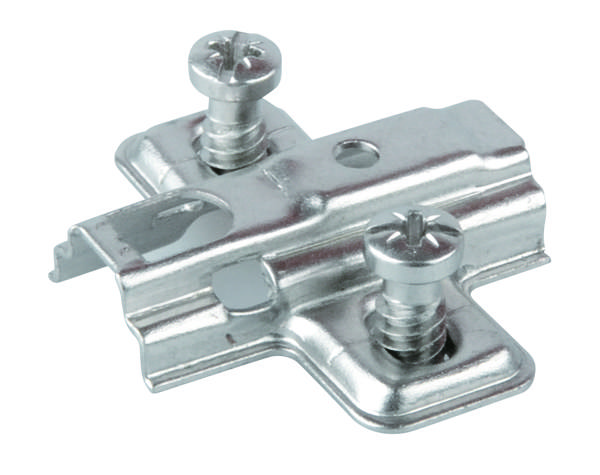

StrongHinges S3 prowadnik H2, klipowy, z euro wkrętami
Zdjęcia produktu mają charakter poglądowy. Rzeczywisty wygląd może odbiegać od prezentowanego na zdjęciach. Faktyczne parametry wykończenia znajdują się w nazwie i/lub opisie produktu.
> S W magazynie
Kup online
Marka
Strong
Kod grupy
1010010105
Jednostka (JM)
szt
Minimalna ilość
1 szt
Opakowanie
250 szt
Opis i parametry

Prowadnik KLIP podwyższony o 2 mm z eurowkrętem **Podkładka montażowa do zawiasów klipsowych StrongHinges S3.** Wysokość podkładki oraz sposób jej mocowania do korpusu zależą od typu asortymentu. Wymagana wysokość podkładki montażowej zależy od wiercenia miski zawiasu, grubości boku korpusu oraz rodzaju drzwi (pełne/półpełne) lub wielkości przerwy między drzwiami a bokiem korpusu (drzwi wstawione). Po obliczeniu wysokości podkładki montażowej dla konkretnej sytuacji należy wybrać podkładkę (H0/H2/H4), która jest jak najbliższa obliczonej wysokości, a resztę obciążenia można dostosować przez regulację zawiasu. Dla boków korpusu o grubości 18 mm oraz wiercenia miski zawiasu 6 mm od krawędzi drzwi, wysokość podkładki H0 wynosi: - obliczenie dla **pełnych** zawiasów => H = K-D+11 = 6-17+11 = 0 mm - obliczenie dla **półpełnych** zawiasów => H = K-D+1 = 6-7,5+1 = -0,5 mm - obliczenie dla **wstawionych** zawiasów => H = A-6+K-2 = 1,5-6+6-2 = -0,5 mm *Legenda dla obliczeń:* H = obliczeniowa wysokość podkładki montażowej K = odległość wiercenia krawędzi miski od krawędzi drzwi (zakłada się 6 mm) D = obciążenie drzwi (zakłada się 17 mm dla pełnych i 7,5 mm dla półpełnych) A = przerwa między korpusem a wstawionymi drzwiami (zakłada się 1,5 mm) Obliczenia zakładają grubość boku korpusu 18 mm.

Powiązane dokumenty

Model 3D (STEP)
